سایدچنل
ساید چنل یا بلوئر حلقه ای، که به آن کمپسور ساید چنل هم می گویند، به عنوان یک کمپرسور هوا یا پمب وکیوم تک محورشناخته شده است. ساید چنل در انواع سایزهای مختلف موجود است، که بسته به عملکرد و موارد نیاز کاربران، تولید و عرضه خواهد شد. سایدچنل می تواند بعنوان پمپ هوای فشرده (کمپرسور ) و پمپ وکیوم جهت مکش (وکیوم) مورد استفاده قرار بگیرد. ساید چنل یا بلوئرهوا یا وکیوم هوا نامید میشود، ساید چنل دستگاه بسیار کاربردی است و در جاهایی که نیاز به فشار بالایی دارند از قبیل صنایع آب فاضلاب ، بیمارستان ها ، صنایع آبکاری ، جارو برقی های صنعتی ، صنعت چاپ ، صنایع نساجی ، استخر های پرورش ماهی وغیره مورد استفاده قرار میگیرد.ساید چنل نوعی هواکش صنعتی محسوب می شود.
سایدچنل چه دستگاهی است؟
سایدچنل یا بلوئر دستگاهی است با قابلیت دمش و مکش، فشار هوای خروجی سایدچنل در رنج محدود قرار گرفته است. می توان گفت سایدچنل میزان معین و محدودی قابلیت دمش و مکش هوا را دارد. سایدچنل دارای دو مشخصه مهم دارد که شامل ماکزیمم فشار خروجی بر حسب میلی بار mbar و میزان هوا دهی یا دبی ماکزیمم که بر حسب مترمکعب بر ساعت یا cfm تعیین می شود، بر اساس شکل، نوع، کاربرد می توان بر اساس نیاز مشخصه مورد نیاز سایدچنل را انتخاب نمود. ارتباط بین دبی و فشار خروجی ساید چنل بر اساس منحنی یا (curve) آن مشخص می شود. که با انتخاب یکی از مشخصه های فشار یا دبی مشخصه دیگر سایدچنل تعیین می شود که با تعیین این مقادیر نقطه کار ساید چنل مشخص می شود.
ازدیگر مشخصات ساید چنل می توان به توان الکترو موتور و میزان خلا تولید شده توسط ساید چنل اشاره نمود، بلوئر سایدچنل از یک طرف هوا را دریافت کرده (عمل مکش) و از طرف دیگر با سرعت بالا به بیرون می راند (عمل دمش) بر این مبنا دارای یک ورودی و یک خروجی می باشد. درعمل، یک ساید چنل شامل یک الکترو موتور می باشد که به یک پروانه با پره های شعاعی، کوپل شده است. جنس این پروانه ها در سایدچنل باتوجه به دور پروانه و فشار خروجی از جنس آلمینیوم، استنلس استیل، یا آلیاژهای آلمینیوم و تیتانیوم استفاده شده است. پروانه داخل سایدچنل یک محفظه حلقه ای شکل است. که در یک سمت آن حفره ای برای ورود هوا تعبیه شده و سمت دیگر آن حفره ای برای خروج هوا با فشار بیشتر وجود دارد. که هر دوی این ورودی و خروجی در سایدچنل دارای صدا خفه کن یا silencer است .
دستگاه ساید چنل
امتیازات مهم ساید چنل :
- قیمت مناسب سایدچنل و کاربرد آسان و بسیار گسترده
- هزینه تعمیر و نگهداری کم سایدچنل به دلیل کم بودن تعداد قطعات متحرک
- فشارکار نسبتا بالا و متوسط با توجه به دبی بالا در مقایسه با سایر سایدچنل
- طول عمر بالا و طولانی سایدچنل در صورت بهره برداری مناسب
- صدا نسبتا کم در مقایسه با سایر کمپسور های محوری
- مصرف کم انرژی الکتریکی و عم نیاز به روغن کاری
- تولید هوای کاملا تازه و بدون افزودن آلودگی سایدچنل
تولید وعرضه بلوئر سایدچنل برمبنای تعداد طبقات در سه نوع می باشد، که بر این اساس سایدچنل کارکرد متنوع و مختلفی دارد .
- بلوئر سایدچنل یک طبقه یا تک پره
- بلوئر سایدچنل دو طبقه یا دوپره
- بلوئر سایدچنل سه طبقه یا سه پره
ساید چنل بستگی دارد به چه منظوری استفاده می شود، نصب و بهره برداری از ساید چنل برای لوازم وتجهیزات زیر ممکن است مورد استفاده قرار بگیرد.

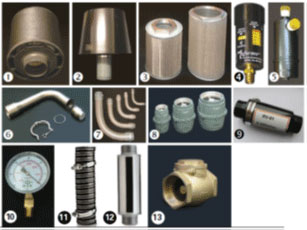

لوازم مورد نیاز نصب و بهره برداری از ساید چنل
- بلوئر ساید چنل و الکترو موتور
- فیلتر هوای ورودی
- گیج فشار
- شیر اطمینان فشار بالا
- شیر یکطرفه
- مبدل خروجی
گاهی انواع لوله و اتصالات و تبدیل های مربوطه به علاوه تنوعی از فیلتر ها نیز برای نصب سایدچنل نیاز میباشد.برای کاربرد های مختلف ساید چنل شکل نصب و مدار ورودی و خروجی به شکل های مختلف به اجرا در خواهد آمد.
کاربردهای ساید چنل
ساید چنل به دو منظور مکش و دمش در کاربرد ها و فرآیند های مختلف استفاده می شود. در مواردی برای ایجاد فشار مثبت یا فشار بالا که فشاری تا ماکزیمم یک بار مورد نیاز باشد. ساید چنل به عنوان کمپرسور استفاده می شود. و در مواردی که جهت ایجاد مکش یا وکیوم شود به آن وکیوم پمپ می گویند.
کاربرد ساید چنل در حالت مکش
زمانیکه حجم بالای هوا یا میزان هوادهی بالا نیاز باشد، ساید چنل ها را به شکل موازی به هم متصل میکنیم، در این حالت دبی سیستم افزایش پیدا میکند و دبی کل ساید چنل ، برابر مجموع دبی هر یک از ساید چنل ها خواهد بود . فشار خروجی در حالت موازی ثابت می ماند.
ساید چنل ها را می توان برای افزایش فشار به شکل سری به یکدیگر متصل نمود در این حالت فشار کل سیستم برابر مجموع فشار هر دو ساید چنل می باشد. ولی دبی کل ساید چنل برابر یکی از ساید چنل ها خواهد بود. که این حالت برای افزایش دبی سیستم کاربرد دارد.
.
