نصب، نگهداری، تعمیرهواکش های صنعتی

تست های تعیین نرخ فن از نظر نرخ جریان ، فشار استاتیک و توان مورد نیاز تحت شرایط ایده آل شامل جریان هوای مستقیم و یکنواخت در ورودی و خروجی فن انجام می شوند . البته اگر در عمل ، اتصالات داکت به فن موجب جریان هوای غیر یکنواخت شوند ، عملکرد فن و بستر راندمان بهره برداری تحت تاثیر قرار خواهند گرفت . باید محل این داکت ها جهت حداقل رساندن تلفات مکان یابی و نصب فن در نظر گرفته شود. باید جبران سازی های مناسبی در محاسبات سیستم انجام شوند اگر استفاده اتصالات معکوس ضروری باشد.

نصب فن :

باید فن بر روی سازه ای نصب شود که استحکام کافی جهت حفظ بارهای تولیدی توسط وزن فن ، و بارهای دینامیکی تولیدی در زمان بهره برداری فن را داشته باشد . جهت اینکه سطح ارتعاشات را پایین نگه داشته شود باید یک پایه و بستر با طراحی مناسب به اندازه کافی صلب شود. یک بستر دیواره چوبی برای یک فن آکسیال کوچک و سبک کافی خواهد بود ، اما یک فن تخلیه صنعتی بزرگ نیازمند ملاحظات بیشتری است بصورتی که بستر ایده آل برای فن های بزرگ صنعتی ، بستر بتنی با وزن حداقل سه برابر وزن فن می باشد . و این امر امکان پذیر نمی باشد مگر اینکه از فولاد سازه ای استفاده شود. برای اجتناب از مشکلات ناشی از  ارتعاش ، لازم است بارهای دینامیکی فن در طراحی پایه و بستر در نظر گرفته شوند.

قابلیت تعمیر فن به هنگام نصب یک فن باید در نظر گرفته شود. فضای باز وسیعی در اطراف فن در نظر بگیرید تا امکان دسترسی به فن ، موتور ، یاتاقان ها و … را داشته باشید . شرکت الکتروپارس جهت ایمنی گارد محافظ خروجی در فن های دمنده و گاردهای محافظ ورودی در فنهای دهشی و همچنین گارد محاظ پولی ها در فن های تسمه ای و بارانگیر جهت حفاظت از موتور و یاتاقان ها را در نظر گرفته و بر روی همه فنها نصب می کند ، همچنین این شرکت جهت نصب آسانتر کلیه فنهای سانتریفوژ را با شاسی دوبل و لرزه گیر ساخته و در فنهای سانتریفوژ پشت بامی لاستیک اسفنجی جهت جلوگیری از انتقال ویبره فن به کانال ارسال می نماید .

اثر سیستم :

اثر سیستم به صورت تلفات تخمین زده شده در عملکرد فن از جریان هوای یکنواخت تعریف می شود .

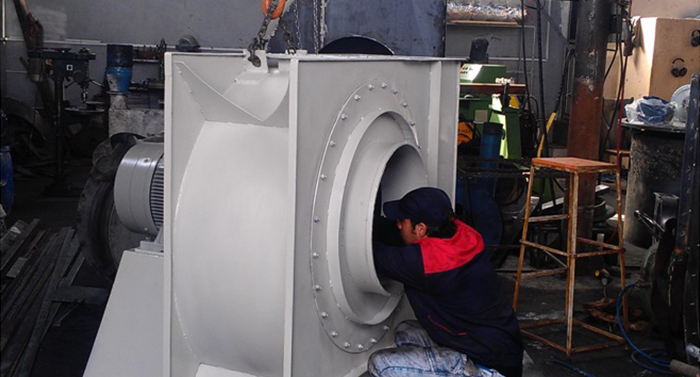

بازرسی و تعمیرات :

آنبالانسی فن  در صورتی بوجود می آید که تجمع مواد یا سایش روی پروانه انجام می شود. این آنبالانسی منجر به ارتعاش فن که ممکن است موجب آسیب دیدگی یا تخریب پروانه فن و سیستم یاتاقان ها گردد خواهد شد. تمیزکاری مداوم و مرتب و بالانس پروانه فن های بهره برداری شده در جریان های هوای حامل مواد سائیده ، چسبنده یا مرطوب به شدت توصیه می گردد .

بررسی مداوم سطح ارتعاش فن می تواند ، در شناسایی مشکل قبل از افزایش دامنه آن تا حد آسیب دیدگی قطعات فن یاری کننده باشد . انواع مختلف فن ها می توانند نسبت به دیگر فن ها سطوح ارتعاش بالاتری را تحمل کنند . اغلب فن های مورد استفاده در سیستم های تهویه صنعتی در طبقه BV-3  از استاندارد AMCA 204  قرار می گیرند.  هر چه که فن مدت بیشتری مورد بهره برداری قرار می گیرد ، قطعات کمی ساییده شده و روی پروانه مواد تجمع می یابند و سطوح ارتعاش افزایش می یابد .

زمانی که سطوح ارتعاش به سطح نشان داده شده در ردیف هشدار رسیدند ، لازم است در خاموشی بعدی سیستم ، اصلاحات لازم انجام شود . چنانچه اقدامات اصلاحی انجام نشود و سطوح ارتعاش تا مقادیر خاموشی سیستم بالا بروند ، باید فن فوراً خاموش شده و مشکل بوجود آمده برطرف شود . اهمال در این کار موجب خرابی های مصیبت بار خواهد شد . تجهیزات تعمیراتی پیشرفته شرکت ها به بازرسان این اجازه را می دهند تا طیف ارتعاش را ثبت کند . بازبینی تغییرات این طیف با گذشت زمان می تواند قسمت های ویژه ای که با مشکل مواجه هستند ، مانند یاتاقان ها ، بالانس ، تسمه ها یا موتورها را مشخص سازد .

گاهی اوقات به هنگام نصب یا تعمیر فن ، جهت دوران پروانه اشتباه نصب می گردد . از آنجایی که فن ها در حالت معکوس فقط تا کسری از ظرفیت واقعی خود کار می کنند ، لذا دوران نادرست اغلب علیرغم عملکرد ضعیف سیستم تخلیه ، همچنان نادیده گرفته می شود .

بازرسی زمان بندی شده فن ها به شدت توصیه می گردد .

مواردی که باید بررسی شوند عبارتند از :

  • یاتاقان ها از نظر دمای کاری مناسب (روغنکاری آن ها طبق زمان بندی توصیه شده از سوی شرکت ایرانیان فن .
  • ارتعاش بیش از حد یاتاقان ها یا پروانه .
  • تسمه ها از نظر کشش مناسب و حداقل سایش .
  • کوپلینگ یا آلایمنت تسمه مناسب .
  • آلایمنت مناسب و جهت دوران صحیح پروانه .
  • نبود ساییدگی یا تجمع مواد بر روی پروانه .
  • سفت بودن بولت های نگه دارنده فن .
  • سفت بودن پیچ ها یا بوشینگ های پروانه .
  • نصب مناسب حفاظهای ایمنی .

به هنگام سرویس کاری فن یا داکت های متصل به آن باید از روش های استانداردی پیروی کرد . منبع توان الکتریکی باید قطع شده و توسط اتصالات نزدیک فن نیز از فن جدا شود کلید ON/OFF حتما خاموش باشد  ، به هنگام باز کردن دریچه های دسترسی ، فن باید به صورت مکانیکی قفل شده و از دوران پروانه جلوگیری شود . هرگز وقتی که فن در حال کارکرد بوده و یا درحال کاهش دور و خاموش شدن است ، دریچه های دسترسی را باز نکنید .اطمینان حاصل کنید که موانع استفاده شده برای قفل کردن فن را پس از اتمام سرویس کاری برداشته و فن را آزاد کنید .

در این مقاله نصب و تعمیر و نگهداری فن را مورد بررسی قرار دادیم . در ادامه با ما همراه باشید با مقاله هایی در مورد سانتریفیوژ مکنده و دمنده ، کانال، لوله و تجهیزات ، هواکش صنعتی ، ...
