هواساز

هواساز (Air Handling Unit)

هواسازدستگاهی است که جهت تولید هوا درتهویه مطبوع در حالتهای سرمایش و گرمایش کاربرد دارد. هواساز معمولاً از جعبه فلزی بزرگی است که شامل دمنده، کویلهای گرم و سرد، فیلتر، محفظه اختلاط ، تجهیزات کنترلی، صداگیر، لرزه  گیر، دمپر و رطوبت زن تشکیل شده است. در واقع هواسازها فن کویل های بزرگی می باشند که مطابق با کاربری، از فیلترها و جت فن های مختلف استفاده می گردد و در تولید هوای سرد و گرم و هوای تمیز جهت بیمارستانها و سالنهای تولید که نیاز به هوای تمیز دارند مورد استفاده قرار میگیرند. هواساز در مدلهای مختلف میباشد هواساز تک پره هواساز پروانه دبل در هواساز تک پره یا یکطرفه هواساز دارای یک ورودی و یک خروجی استاندارد میباشد که از این مدل هواساز در موارد بسیارزیادی استفاده میشود. در هواسازهای  بزرگتر و صنعتی شاهد هستیم، غالبا از یک سری قابهای مربعی بزرگ و فولادی استفاده شده است که در پشت آنها پانلهای عایق به کار گرفته شده است. با چنین طراحی در دستگاه های هواساز بزرگ شاهد کمتر شدن سر و صدا هستیم وهمچنین میزان افت حرارتی دستگاه در این حالت بسیار کم خواهد بود. مدلهای صنعتی معمولاً در اندازه­ های چند متری طراحی و ساخته شده اند. حجیم بودن و بزرگ بودن دستگاههای فوق به منظور بالا بردن میزان استحکام آنها است که و در زیر دستگاه از فولادهای ریلی (ناودانی) مانند استفاده شده است

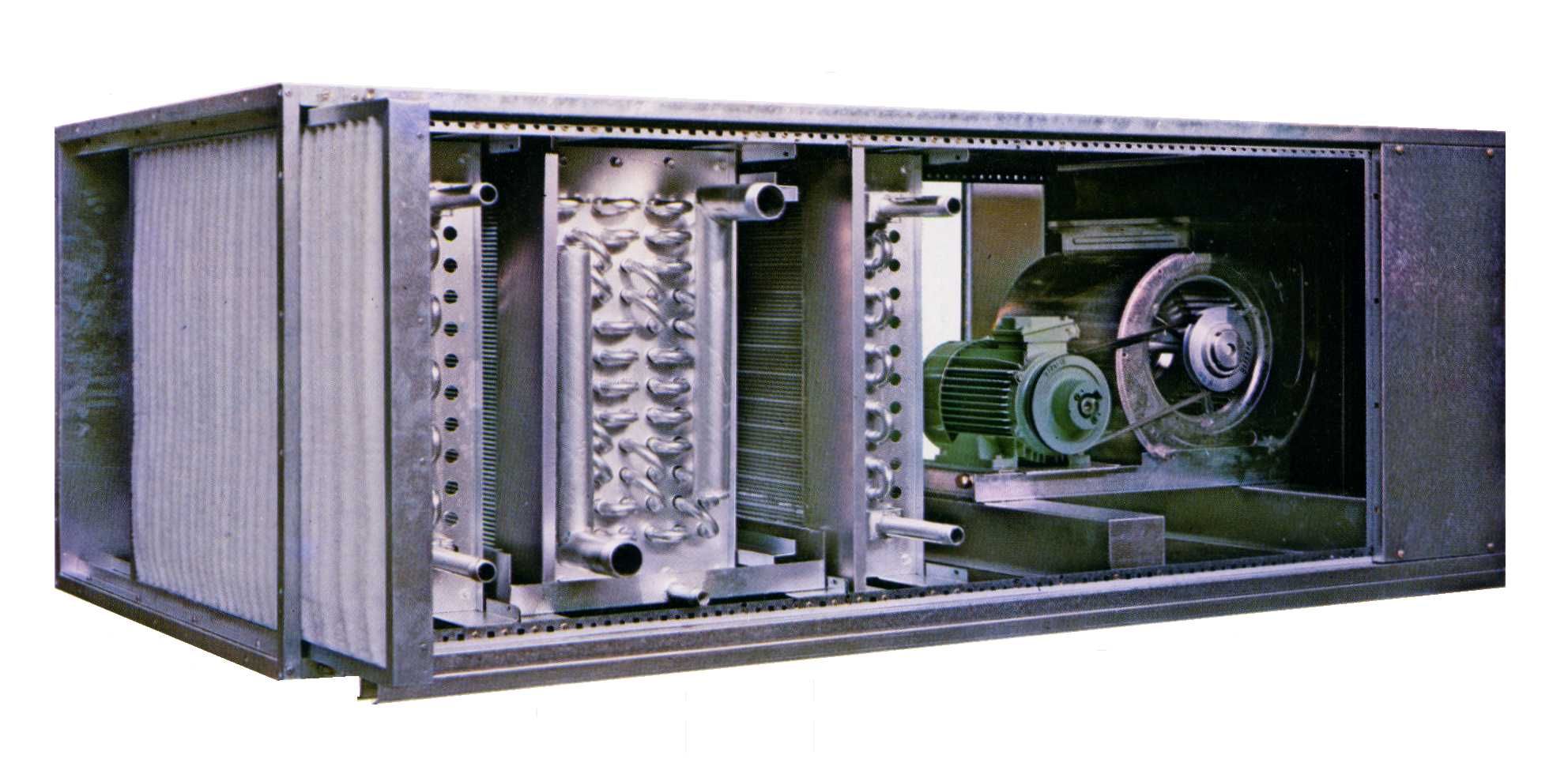

هواساز.

انواع هواساز

هواساز معمولی

هواساز معمولی مکانهای تجاری و سالنهای صنعتی – تولیدی مورد استفاده قرار میگیرد. هواساز معمولی از ساده ­ترین نوع هواسازها می­باشد که معمولاً دارای 4 ردیف کویل سرمایی و 2 ردیف کویل گرمایی و فن فوروارد می­باشند. ساده ­ترین نوع فیلتر نیز در این دسته استفاده می­شود.

هواساز فول فرش (Full Fresh)

هواساز فول فرش در فضاهایی که نیاز کامل به هوای تازه دارند کاربرد دارد و فن بک ­وارد درهواساز فول فرش استفاده شده است معمولاً دریچه برگشت درهواساز فول فرش تعبیه نشده و از کویل 6 ردیفه سرمایی و دو یا سه ردیفه گرمایی استفاده می­شود.در فضاهای بیمارستان بیشترین کاربرد را دارد که فیلترهای درهواساز فول فرش آلومینیومی و کیسه­ ای می باشد.

هواساز هایژنیک

هواساز هایژنیک به لحاظ ساختارکلی با چند تفاوت شبیه هواسازهای فول فرش می­باشند که فیلترهای هپا و اولپا در این نوع هواساز اضافه خواهد شد و فن مورد استفاده در این نوع هواساز از نوع بلاگ فن  و جنس بدنه از استیل خواهد بود.به منظور استفاده از هوای تمیز جهت اتاق عمل و اتاق های تمیز (Clean Room) از این نوع هواساز استفاده می­شود.

ساختار هواساز (بدنه دستگاه)

دور تا دور هواساز را با فریمهای فلزی و پانلهای توپر با توجه به پیکربندی اجزای سیستم ساخته می شود. بخشهای داخلی کانالهای فلزی تک لایه است که با پانل توپر فلزی روکش شده است. فلزها در بدنه سیستم جهت کارکرد طولانی مدت گالوانیزه شده است. هواسازهای بزرگتر از قابهای فولادی مربعی با دو لایه روکش و پانلهای عایق ساخته می­شوند. چنین طراحی افت حرارتی دستگاه و سر و صدا را نیز کم می­کند. این هواسازها گاهی تا چندین متر طول دارند و در کانالهای دنبال هم ساخته می­شوند و برای استحکام و مقاومت آنها از فولادهای ریلی در زیر دستگاه استفاده می­کنند

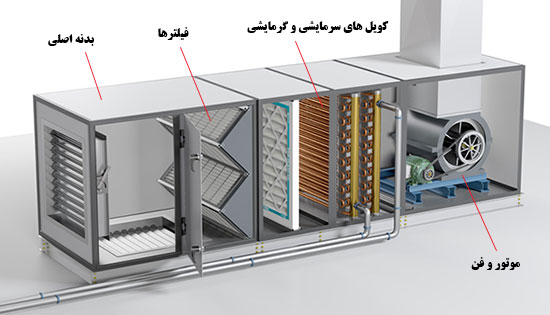

ساختار هواساز

اجزای هواساز

فیلتر

فیلترهواسازها بسته به میزان تصفیه هوا در امتداد هم تعبیه خواهند شد تا به ترتیب از ذرات درشت به ریز هوا را تصفیه کنند. فیلترهای هواسازپانلی از لحاظ جایگزینی و نگهداری، ارزانتر از فیلترهای هواساز کیسه ­ای می باشد.عمر کارکرد یک فیلترهواساز با نظارت برافت فشار جریان هوا ارزیابی شده، که توسط یک فشارسنج یا یک سوییچ فشار متصل به سیستم کنترلی ساختمان آلارم می­دهد. یعنی اگر فیلترهواساز کثیف شده باشد هوا را از خود عبور نمی ­دهد،حال اگر فیلتر گرفتگی داشته باشد، از آنجایی که فن مدام در حال کار است و هوا را می­راند به فیلتر فشار وارد می­کند و باعث افتادن آن می­شود در نتیجه هوای آلوده به کانالها راه پیدا می­کند.

کویلهای سرد و گرم

هواسازها برای تهیه هوا و رطوبت مناسب نیاز به تولید گرما و سرما دارند. در نیتجه هوا با عبور از روی این کویلها گرم یا سرد خواهد شد، کویلها از آب داغ در گرمایش و آب سرد در سرمایش استفاده خواهند کرد. جنس کویلهای هواساز از مس یا فن آلومینیومی برای انتقال حرارت بهتر می­باشند. آب داغ کویلهای هواساز توسط بویلر و آب سرد توسط  چیلرفراهم خواهد شد .سنسورهای دما درجه حرارت کویلهای هواساز را نظارت می­کنند. اگر رطوبت مورد نیاز باشد کویل سرد بیش از حد خنک شده تا به نقطه شبنم رسیده و تراکم اتفاق بیافتد. کویلهای هواساز گرم بلافاصله بعد از کویلهای سرد قرار دارد تا هوا را بازگرمایش کند و به دمای مطلوب برساند. این کار کاهش سطح رطوبتی هوا را تأمین می­کند

کویلهای سرد و گرم

رطوبت زن

غالبا درهواسازها  آب و هوای سرد که حرارت، مداوم باعث خشکی هوا شده و ناراحت­ کننده است، کنترل رطوبت امری ضروری است.رطوبت زن­ها انواع مختلفی در هواسازها دارند..

–  دمنده

در هواساز ها فن­هایی وجود دارد که با الکتروموتور القایی به حرکت درمی آید تا هوا را جا به جا کند. فن­ها ممکن است با دور ثابت یا متحرک گردش کنند تا حجم هوای متغیری را وارد سیستم کند. سرعت جریان نیز توسط پره ­های ورودی یا دمپر خروجی کنترل می­شود.این دمنده­ ها به سه دسته بک­ وارد ، فوروارد و بلاگ تقسیم می­شوند.

تجهیزات کنترلی

برای هواسازها کنترل بخشهای مختلف از جمله سرعت جریان هوا، دمای هوا، درجه حرارت هوای مخلوط شده، رطوبت، کیفیت هوا امری ضروری می باشد. کنترلر ممکن است یک ترموستات ساده خاموش / روشن یا سیستم پیچیده کنترل هوشمند ساختمانی داشته باشد.

محفظه اختلاط

به منظور حفظ کیفیت هوای داخل ساختمان، هواسازها تا حدی اجازه ورود هوا از خارج به داخل را دارند. در آب و هوای معتدل، مخلوط کردن مقدار مناسب هوای خنک بیرون با هوای گرم برگشتی می­تواند دمای مطلوب را فراهم کند. در محفظه اختلاط دمپرهایی برای کنترل ورود هوای تازه و هوای برگشتی تعبیه شده است.

لرزه­ گیر

فن ­ها در هواسازها لرزه ­های شدیدی ایجاد می­کنند و سر و صدای لرزش را به داخل ساختمان منتقل می­کنند برای جلوگیری از این امر لرزه­ گیرها را درست قبل و بعد از هواساز یا میان فن­ها نصب می­کنند.

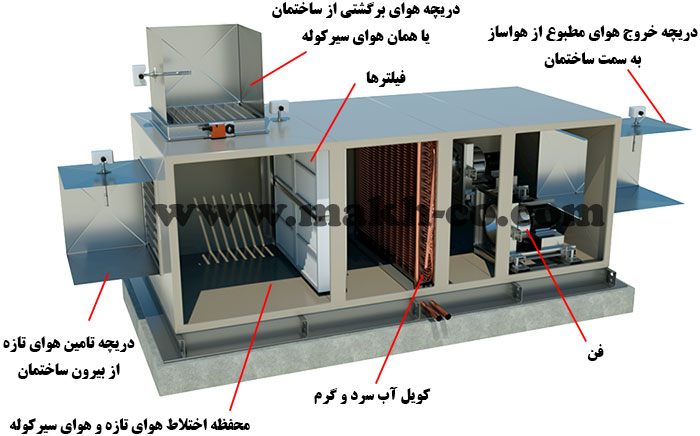

اجزای هواساز





 .
