هود مفصلی یا همان هود بازویی با نام انگلیسی Terfu Hood که در واقع نوعی فیوم هود از انواع هواکش صنعتی نقش مهمی در حفظ ایمنی پرسنل و محیط های کاری مراکزآزمایشگاهی، بیمارستانی، داروسازی، صنعتی، بهداشتی، دندانپزشکی و نیز صنایع الکترونیک ایفا می نمایند. کاربرد یا کارکرد هواکش بازویی تهویه موضعی آلودگی هایی نظیر گرد و غبار ، بخارات و گاز های سمی و خطرناک حاصل از آزمایشات شیمیایی است که مهمترین مزیت این سیستم ها دفع و مکش آنی آلودگی ها در محل اجرای کار، قبل از ورود کاربران به فضاهای کاری یا تماس با صورت و بدن کاربران می باشد.
در نتیجه استفاده از این وسیله در محیط هایی که امکان نشر آلودگی در فضاهای اطراف وجود دارد، کاملا ضروری است و به کارگیری آن، از ارکان اصلی رعایت اصول ایمنی در آزمایشگاه ها است. با توجه به نوع مهندسی ساخت و متحرک بودن، این نوع هود ها بسیار کارآمد و موثر هستند. در قسمت بعدی به ویژگی های بسیار مهم و با ارزش این نوع هود ها اشاره می شود.
ویژگی ها هود بازویی:
- انعطاف پذیری و سهولت استفاده.
- دارای فن سانتریفیوژ (جهت بالا بردن قدرت مکش و بالا برد بازدهی)
- سرویس و نگهداری بسیار آسان.
- امکان محاسبه افت فشار و بازده سیستم.
- شرایط نگهداری بسیار آسان
- میزان مکش هوا بین ۸۰ الی ۱۸۰ متر مکعب در ساعت.
- ساخته در سه مدل آلومینیمی، آنتی استاتیک و ضد اسید (PP).
- دارای کلاهک های ویژه با اشکال هندسی متنوع به منظور به دام انداختن آلودگی هایی نظیر گرد و غبار، گازهای سمی و بدبو و بخارات شیمیایی مضر در نزدیکترین فاصله ممکن.
- به دلیل داشتن بازویی متحرک قابلیت این را دارد که به منشا تولید آلودگی یا سطح کار نزدیک شود .
- بازوی متحرک هود بازویی دارای یک نازل یا کلاهک است که به کمک چند مفصل قابلیت چرخش 360 درجه و خم شدگی 90 درجه ایجاد می شود و این امکان را به کاربر می دهد که بر اساس موقعیت آزمایش ، محل قرار گیری هود را تنظیم کند.
- پروفیل نگهدارنده بسیار سبک و از جنس آلومنیوم می باشد.
- برای انتقال دود یا غبار و یا بخار و فیوم های خطرناک به محیط خارج و یا دستگاه فیلتراسیون استفاده می شود.
- باز و بسته شدن این دستگاه توسط فنر به راحتی امکان پذیر می باشد.
- همچنین هود بازویی پس از تولید تست می گردند تا دچار هیچ نوع افت فشار اضافی یا مشکلات دیگر نباشند.
با توجه به مکانی که هود در آن نصب می شود برای عملکرد بهتر و آسیب نرسیدن به آن لازم است تفاوت هایی در ساختار آن از جمله استفاده از مواد اولیه با جنس های متفاوت، متناسب با محل قرار گیری ایجاد شود که در قسمت بعدی به انواع این نوع هود ها با توجه به کاربرد آن ها در فضاهای مختلف اشاره می شود.
انواع مختلف هود بازویی از نظر جنس

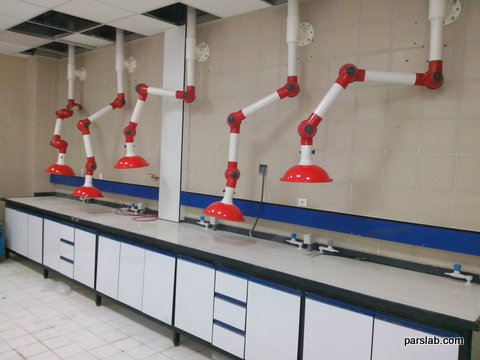

سری AL هود بازویی: از جنس آلومینیم ( برای مکش بخارات غیر خورنده آزمایشگاهی مورد استفاده قرار می گیرد)
سری PP هود بازویی: از جنس پلی پروپیلن ( برای مکش بخارات اسیدی و خورنده آزمایشگاهی مورد استفاده قرار می گیرد )
سری AS هود بازویی: از جنس آنتی استاتیک ( در محیط هایی که خطر انفجار وجود دارد مورد استفاده قرار می گیرد )
در ادامه به معرفی دو نوع هود بازویی بسیار کاربردی اشاره می شود.
هود های بازویی بالدار
با توجه به این که بازوی نگهدارنده داخلی در این نوع هود به سه قسمت متصل است، که باعث می شود بازو در موقعیت درستی قرار گیرد. براکت سقفی یا براکت دیواری بازوی بال با قابلیت چرخش 360 درجه، از جنس استیل اپوکسی است.
هود های بازویی کامپکت
در مواردی که سقف بسیار مرتفع است، این هودهایی بازویی از نوع کامپکت مورد استفاده قرار می گیرند برای خروج دودها و مواد سمی و جلو گیری از نشر آن ها در فضای آزمایشگاه بسیار مناسبند. در این نوع هود ها تعادل بسیار مناسبی ظرفیت مکش بازوهای بزرگ تر و قدرت چرخش و حرکت بازوهای کوچکتر برقرار است. از قابلیت های دیگر این هود ها می توان به این اشاره کرد که در زمانی که مورد استفاده قرار نمی گیرند، امکان جمع کردن و انبارش آن ها وجود دارد.
هود بازویی اتکس

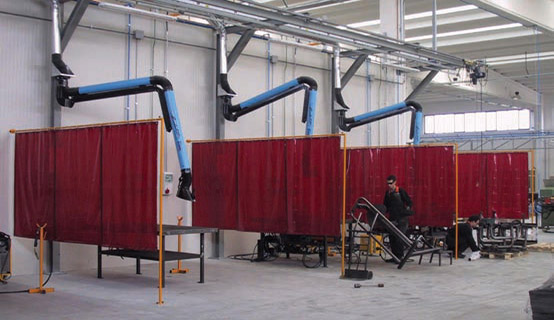

مناسب برای لحیم کاری و جوشکاری در محیط های اتکس هستند
- جنس این هود ها از جنس استنلس استیل می باشد
- جنس لوله پی وی سی آنها از نوع آنتی بیوتیک می باشد که در مدل هی دیواری تولید می شوند
- طول این نوع هود ها از 1.5 تا 4 متر در مدل هایی با بوم تولید می شوند
کاربرد هود بازویی
هود بازویی برای انتقال دود یا غبار و یا بخار و فیوم های خطرناک به محیط خارج و یا دستگاه فیلتراسیون مورد استفاده قرار می گیرند. هود بازویی، بالای محل مورد نظر قرار گرفته و به صورت موضعی دود یا غبار حاصل از دستگاه در حال کار را انتقال میدهد. این عمل باعث می شود دود یا غباری که در بعضی موارد خطرناک نیز هستند در سالن پخش نشود و هوای داخل سالن تمیز باقی بماند.
- استاندارد قطر لوله هود بازویی 15 سانتی متر و استاندارد قطر دهانه هود 20 سانتی متر و استاندارد طول آنها 3 متر می باشد.
- جنس پروفیل نگهدارنده هود بازویی که معمولا از بقل و گاهی در داخل هود بازویی نصب می شود باید بسیار سبک و از جنس آلمینیوم باشد
- لوله های هود بازویی نیز باید بسیار مقاوم و سبک باشند.
هود بازویی نقش مهمی در حفظ ایمنی پرسنل و محیط های کاری مراکز آزمایشگاهی ، بیمارستانی ، داروسازی ، صنعتی ، بهداشتی ، دندانپزشکی و نیز صنایع الکترونیک ایفا می نمایند. مهمترین مزیت این سیستم ها دفع و مکش آنی آلودگی ها در محل اجرای کار قبل از ورود به فضاهای کاری یا تماس با صورت و بدن کاربران می باشد
باکس فن با هود بازویی دستگاهی است که بصورت پرتابل قابل حمل و جابجایی میباشد که برای صنایع بیمارستانی.تخلیه دود.تخلیه بو استفاده میشود وباکس فن با هود بازویی قابلیت نصب دو هود روی یک باکس فن را دارا میباشد که مناسب با محیط های مختلف باکس فن هود بازویی ساخته میشود و باکس فن هوذ بازویی از جنس آهن استیل و در بعضی موارد از جنس پی وی سی ساخته میشود.
هود بازویی تولیدی الکتروپارس
همانطور که در بالا به آن اشاره شد هود بازویی برای انتقال دود یا بخارهای خطرناک به کار میروند حال در تمامی مناطقی که بخار های مسموم وجود داشته باشد شما میتوانید از هود بازویی استفاده نمایید
- آزمایشگاه ها
- مدارس، دانشگاه ها
- بیمارستان ها
- صنعت داروسازی
- آرایشگاه ها
- صنعت الکترونیک
مشخصات فنی هود بازویی تولیدی الکتروپارس

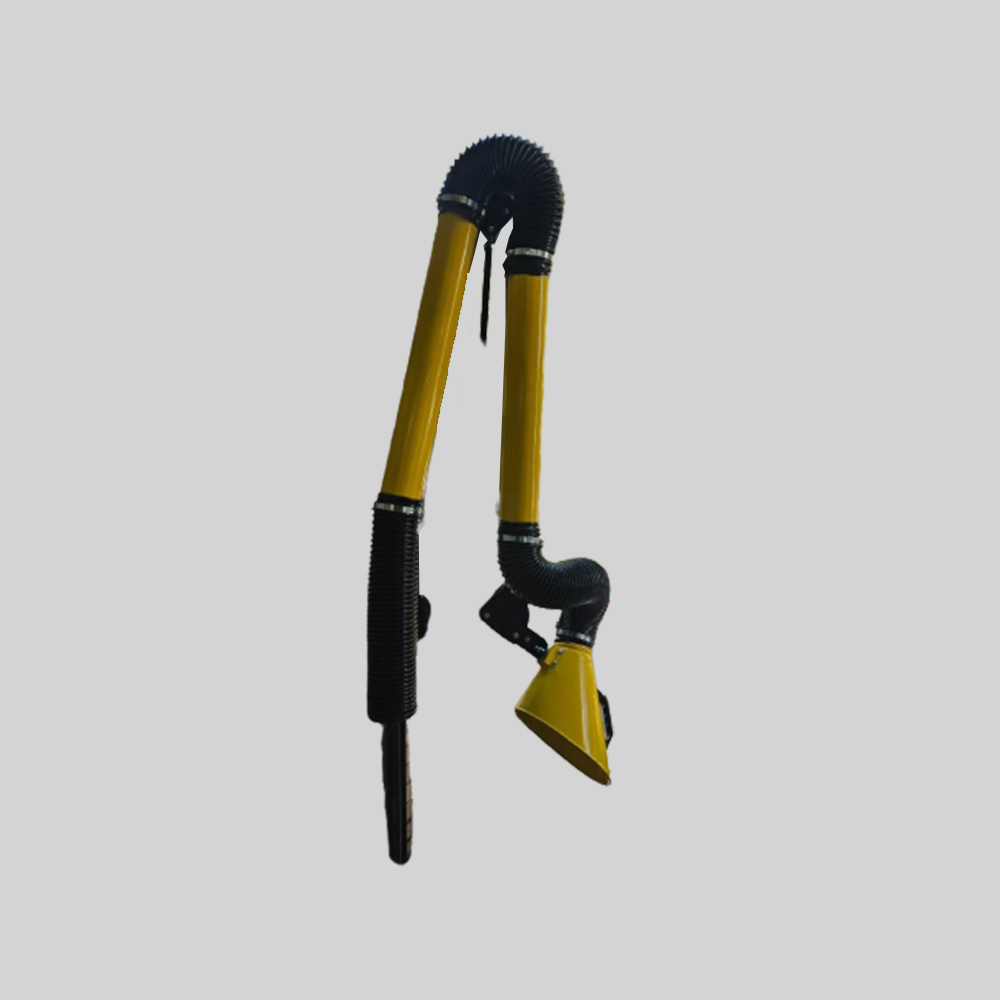

- هود بازویی تولیدی TOP با مجموعه بازو های قابل چرخش تا 360 درجه به طول 2600 میلیمتر و قطر 75 میلیمتر
- با دهانه مکش اتصال به فن 90 میلیمتر
- دارای کاسه هود با قطر 375 میلیمتر
- ساخته شده از جنس پلی پروپیلن (PP) مقاوم در برابر گازهای خورنده.
البته مجموعه تولیدی الکتروپارس انواع هود مفصلی با توان ها و کاربری های متفاوت با توجه به نیاز و محیط شما طراحی و ساخت سفارشی انجام می دهد.
همیشه یک افت فشار کم را انتخاب کنید
افت فشار تهویه تا حد ممکن یک جنبه کیفی است که همیشه بایستی در نظر گرفته شود. به لطف ساختار و طراحی خاص اتصالات هود مفصلی تاپ ، حداکثر انعطاف پذیری با اتلاف فشار بسیار کم ترکیب گردیده و هوا بدون ایجاد تلاطم از مفاصل عبور می کند و در نهایت منجر به صرفه جویی در مصرف انرژی می شود که با نصب یک فن با قدرت بهترین کارایی را بدست خواهید آورد.
چگونه بازده مکش را افزایش دهیم؟
برای به حداکثر رساندن راندمان مکش مهم است که از انعطاف پذیری بالای بازو استفاده کنید، سعی کنید تا حد امکان به منبع نزدیک شوید. آلوده کننده به عنوان نشانه، فاصله بین منبع آلاینده و ترمینال مکش باید برابر باشند (2-3 برابر قطر خود بازو)
ویژگی های هود بازویی
- ذخیره انرژی
- نویز کمتر سطوح
- صدای کمتر در مختل تهویه
- اتصالات و لوله ها از جنس پلی پروپیلن
- افت فشار پایین بدون نیاز به استفاده از سیستم های در ابعاد بزرگتر
- ترکیب آسان با انواع هود آزمایشگاهی
