هواکش های جریان محوری

هواکش های جریان محوری به ترتیب افزایش فشار استاتیک در خروجی عبارتند از:

1_هواکش های ملخی یا پروانه ای

2_هواکش های لوله محوری

3-هواکش های پره محوری

۴_هواکش های جریان محوری دو مرحله ای

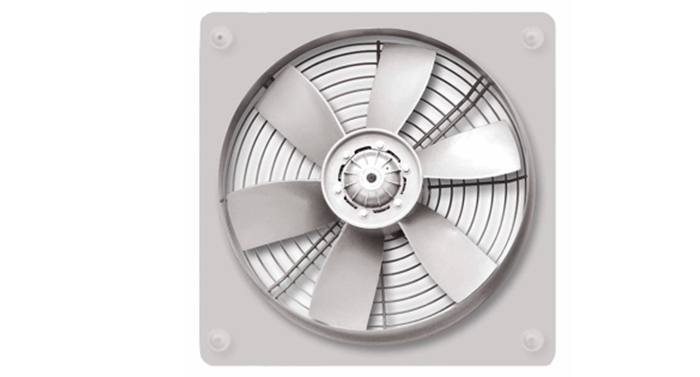

هواکش های ملخی یا پروانه ای

 این نوع هواکش به هواکش های صفحه ای هم معروف بوده و در مصارف صنعتی خانگی و خدماتی از کاربرد بسیاری دارد و جاهایی که نیاز به تخلیه مستقیم هوا از روی دیوار به بیرون است برخوردار هستند. هواکش های پروانه ای قادر به جابجایی هوای داغ و یا آلوده حاوی گازهای خورنده، فیوم های جوشکاری، ریخته گری، کوره های ذوب و آزمایشگاه ها در فشار استاتیک پایین صفر یک اینچ آب یا 25/0-0 کیلو پاسکال هستند. این نوع هواکش ها عمدتاً بر روی دیوار کارخانه و در زیر سقف یعنی محل تجمع هوای گرم است، نصب می شوند.

 کاربردهای هواکش های پروانه ای عبارتند از: جابجایی هوا در محیط های محصور با هدف خنک سازی پرسنل محصولات و یا تامین هوای خنک برای فرآیندهای خاص، خنک سازی کوره ها، تجهیزات الکتریکی نظیر ترانسفورماتورها، قطع کننده های جریان الکتریکی، خشک کردن پوشش های شیمیایی، جابجایی هوا در یخچال ها و ... از دیگر کاربردهای این نوع هواکش محسوب می شود.

هواکش های پروانه ای نسبت به فشار حساس بوده و افزایش کمی در مقاومت جریان، هوا گذار آنها را به طرز محسوسی کاهش می‌دهد. از چند هواکش به طور موازی بر روی دیوارهای سالن جهت توزیع یکنواخت هوا گذر و فشار استفاده می شود، معمولا تیغه های این نوع هواکش معمولاً باریک و کشیده و یا دیسکی هستند که نوع باریک آن از کارایی بالایی برخوردار است.

تیغه های هواکش های دیسکی از نوع ورق های فلزی پر شده بر روی هاب می باشند در سایزهای متوسط تا کوچک این قبیل هواکش ها ساخته شده است و از هزینه ساخت و تولید پایین و کارایی کمی برخوردار هستند نسبت ها به قطر در هواکش ملخی در حدود %28 است که نسبت خوبی برای هواکش های جریان محوری محسوب می شود.

به لحاظ عملکردی این نوع هواکش قادر به تأمین هوا گذر بالا در فشار استاتیک پایین بوده و به حداکثر راندمان آن در شرایط هوا گذر کامل به دست می آید. به واسطه حرکت چرخشی تیغه ها و عدم استفاده از تیغه های مستقیم کننده در خروجی هواکش الگوی جریان خروجی از هواکش چرخشی است.

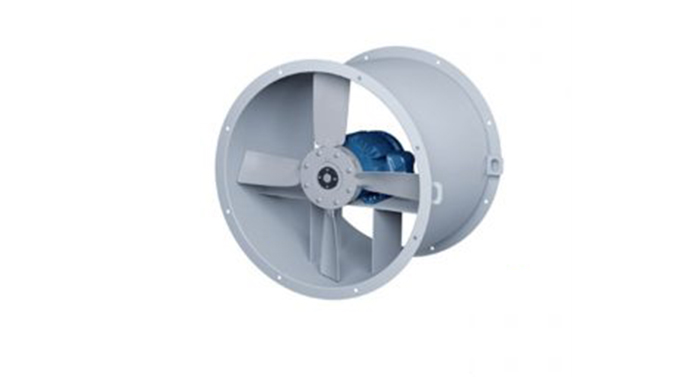

هواکش لوله محوری (درون کانالی)

به منظور افزایش راندمان و فشار استاتیک در محفظه استوانه ای کوتاه و فاقد پره های هدایت کننده هوا، این هواکش های که دارای 8_4 تیغه ملخی ساده یا ایرفویل است قرار گرفته اند و به همین دلیل الگوی جریان خروجی از این نوع هواکش چرخشی است.

هواکش های لوله محوری از نسبت هاب به پروانه کمتر از ۵۰% برخوردار بوده و قادر به تأمین فشار های استاتیک که متوسط تا 2 اینچ آب (۵۰۰ پاسکال) می‌باشند.

از مهمترین کاربردهای این نوع هواکش مکش هوا از کانال های کوتاه با افت فشار پایین نظیر کوره های خشک کن، اتاق رنگ و سیستم های تخلیه فیوم است.

از نظر عملکردی، تامین هواگذر بالا در فشار استاتیک متوسط از ویژگی های این نوع هواکش محسوب می شود.استفاده از ورودی زنگی یا ونتوری در ورودی هواکش، سبب افزایش 15_10% در راندمان مکانیکی و کاهش تراز صدا می شود.

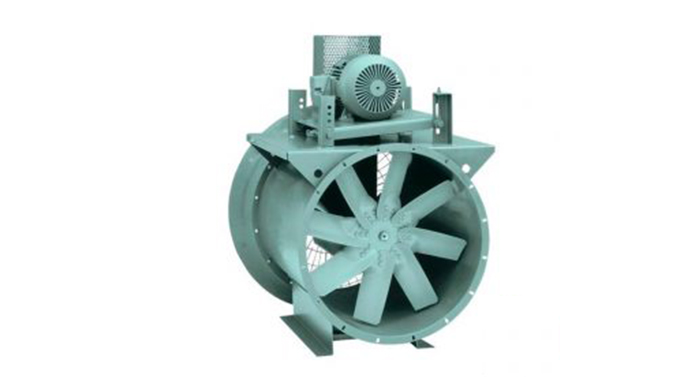

هواکش پره محوری

این نوع هواکش که تیغه های آن از نوع ایرفویل (آئرودینامیک ) است و در برخی از موارد قابل تنظیم هستند. محفظه هواکش شبیه نوع جریان لوله ای است با این تفاوت که پروانه هواکش تقریبا منطبق بر قطر داخلی محفظه بوده و دارای تیغه های هدایت کننده جریان در محفظه می باشد.

نسبت هاب به پروانه بیشتر از 50% است و بدیهی است که در مقایسه با هواکش جریان لوله ای مشابه از هواگذر کمتر و فشار استاتیک بالاتری برخوردار خواهند بود.

هواکش های پره محوری از بالاترین راندمان و فشار در میان هواکش های جریان محوری برخوردار بوده و قادر به تامین فشار متوسط تا زیاد تا 8 اینچ آب(2000 پاسکال) و در مواردی تا فشارهای 60 اینچ آب(15000 پاسکال) هستند.برای کاهش از ایجاد جریان های گردابی،افزایش راندمان مکانیکی و فشار هواکش، از تیغه های هدایت کننده در ورودی و غالبا در خروجی هواکش استفاده شده است.این کاربرد این هواکش ها در سیستم های تهویه مطبوع معمولی، بویژه جاهایی که نیاز به جریان مستقیم و متراکم است.اگر از هواکش در کانال استفاده نمی شود، جهت کاهش ضریب افت ورودی استفاده از ورودی های زنگی یا ونتوری توصیه می شود.

از نظر عملکردی، هواکش های پره محوری از عملکردی مشابه هواکش های لوله محوری برخوردار هستند اگر چه تیغه های هدایت کننده سبب بهبود کارایی آنها شده است.

هواکش های جریان محوری دو مرحله ای

در این نوع هواکش جهت افزایش فشار از 2 هواکش با الگوی قرارگیری سری استفاده شده است.سرعت های بالای نوک سبب افزایش غیر عادی صدای این نوع هواکش می شود.هواکش ها می توانند در یک جهت، همراه با تیغه های هدایت کننده در میان آنها و یا در خلاف جهت حرکت یکدیگر بدون تیغه های هدایت کننده کار کنند.
