فن کویل و معرفی انواع آن

فن کویل دستگاهی است که از کویل های (لوله های) گرم، سرد و یک فن و موتور و دریچه تشکیل شده که در سیستم های تهویه مطبوع، ساختمان ها، مراکز تجاری و مسکونی مورد استفاده قرار می گیرند. فن کویل ها کاربرد آنها برای کنترل دمای محیطی اند که در آن نصب می شوند و معمولا به کانال متصل نمی شوند. با ترموستات توسط کلید on/off کار می کنند. آنها ممکن است در کابین های ایستاده، درون دیوارها یا سقف های کاذب نصب شوند . فن کویل ها معمولا هوا را به طور مستقیم تخلیه می کنند هر چند برخی ممکن است به کانال های کوتاه نصب شوند.

فن ها به خاطر سادگی که دارند از سیستم های کانالی یا حرارت مرکزی که با هواساز کار می کنند، مقرون به صرفه تر هستند. زمانی که در محیط قرار می گیرند سر و صدای زیادی دارند. فن ها به دو حالت افقی و عمودی نصب می شوند.

انواع فن کویل

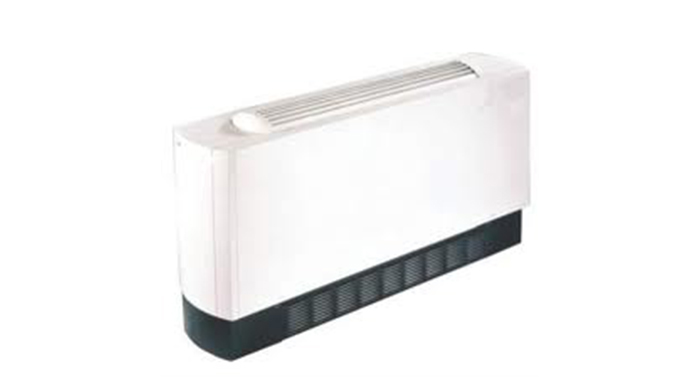

فن کویل ایستاده

در مکان هایی که فاصله کف اتاق تا زیر پنجره کم باشد معمولا از نوع فن کویل استاده کوتاه کوتاه استفاده می کنند و
ترتیب هوادهی به طرف بالا یا به سمت جلو خواهد بود اگر این فویل ها داخل اتاق (آپارتمان) قرار بگیرند به دلیل صدایی که دارند ناراحت کننده هستند ولی برای ادارات راهروی خوابگاه ها و اماکنی که رفت و آمد در آنجا زیاد است مشکل تلقی نمی شود .

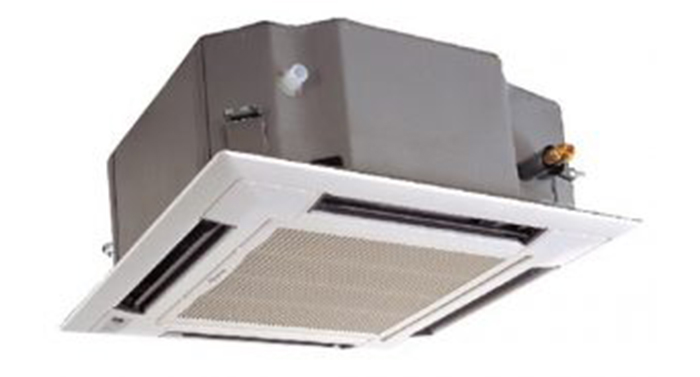

فن کویل سقفی کابینی

در زیر سقف نصب می شوند هوا دهی در این فن کویل ها از دریچه جلو و جهت آن افقی است. این نوع فن کویل به صورت روکار نصب می شود.

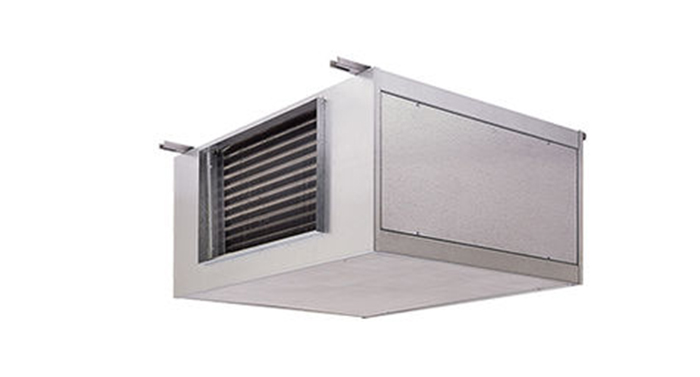

فن کویل سقفی

در بالای سقف کاذب نصب می شوند به همین جهت صدای آنها نسبت به دو مورد قبلی کمتر است. مشکل این نوع فن کویل ها ، عدم دسترسی آسان برای تعمیر یا تعویض فیلتر است.

در فن کویل ها آب سرد یا گرم از درون کویل ها برای تغییر وضعیت فضا منتقل می شود، تجهیزات استفاده شده در تهویه مطبوع ساختمان ها برای حذف گرما چیلر یا برج خنک کننده و برای گرم کردن بویلر و هیتر می باشد.

فن کویل ها به دو بخش تقسیم می شود: ۲ لوله ای یا ۴ لوله ای. در فن کویل دو لوله ای ۱ لوله تغذیه آب و ۱ لوله برگشت داریم. لوله تغذیه، آب گرم یا سرد را با توجه به فصل سال تهیه می کند. در فن کویل 4 لوله ای ۲ لوله آب تغذیه و ۲ لوله برگشت وجود دارد. در این شرایط می توانیم آب گرم یا سرد را به صورت هم زمان برای مکان هایی که نیاز به گرما و سرما در بخش های مختلف ساختمان داریم فراهم کنیم.

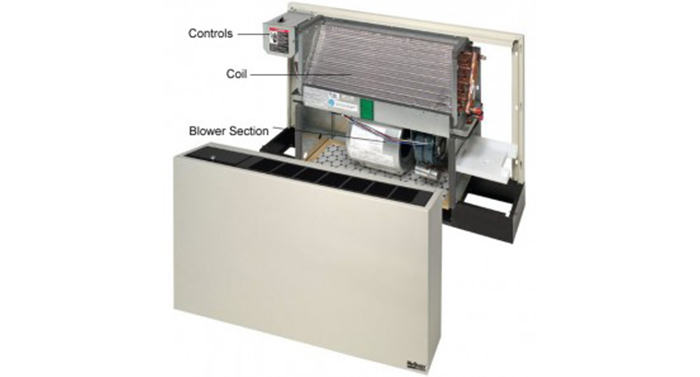

طراحی و عملکرد فن کویل

آب گرم یا سرد را فن کویل ها، از واحد مرکزی دریافت کرده و در تهویه مطبوع استفاده می کنند. فن کویل ها می توانند توسط ترموستات سرخود یا سیمی به ترموستات کنترلی وصل گردند. اما در ساختمان های مدرن با سیستم مدیریت انرژی ساختمان توسط سیستم دیجیتالی کنترل می شود

موتور فن کویل

در داخل یک فن کویل، کنترل سرعت موتور فن برای تنظیم سرمایش و گرمایش فضای مورد نظر ضروری است. برخی از تولیدکنندگان کنترل این سرعت را با تنظیم شیر آب در ترانسفورماتور AC برای تامین قدرت موتور فن ایجاد می کنند که معمولا این تنظیمات در مرحله راه اندازی و ساخت ساختمان انجام می گیرد. سوییچ ساده کنترل سرعت فن برای افراد ساکن در محل دارای درجات مختلفی می باشد. سرعت فن و دمای اتاق به طور اتوماتیک توسط سیستم های مدیریت انرژی ساختمان کنترل می شود. موتور فن ها اغلب AC یا با خازن دائمی اسپیلت می باشند. اما اخیرا موتورهای DC  با تبدیل های الکترونیکی طراحی شده که قابلیت زیادی در صرفه جویی انرژی ، هزینه های اولیه و بازگشت سرمایه دارند.

نگهداری فن کویل

فن کویل هاباید از لحاظ راندمان بهینه در سال کنترل شوند. مهم ترین بخش نگه داری فن کویل ها، فیلترها می باشند
که باید شسته یا تعویض شوند. اگر فیلترها به طور مرتب تمیز نشوند حجم هوای خروجی از آنها کم شده و فشار زیادی به فن وارد می شود. موارد دیگری که نیاز به کنترل دارند فن ها، کویل و سینی تخلیه می باشد.

مزایای فن کویل

با استفاده از فن کویل ها تجهیزات مرکزی گرمایش، سرمایش کوچکتر می شود.

این سیستم صرفا نیاز به لوله کشی دارد که فضای کمتری نسبت به کانال کشی اشغال می کند.

نصب لوله کشی و سیم کشی راحت تر از کانال کشی می باشد.

قسمت های بدون سکنه ساختمان می تواند خاموش باشد که در هزینه صرفه جویی می شود.
(مناطق قابل کنترل اند.)

قابلیت نفوذ %۱۰۰ از هوای بیرون را دارد.

معایب فن کویل

این سیستم ها نیاز به نگه داری بیشتری نسبت به سیستم های تمام هوا دارند.

کندانسه ها در هر واحد باید دفع گردند.

مناطق داخلی ممکن است نیاز به کانال های جداگانه جهت خروج هوا داشته باشند.
